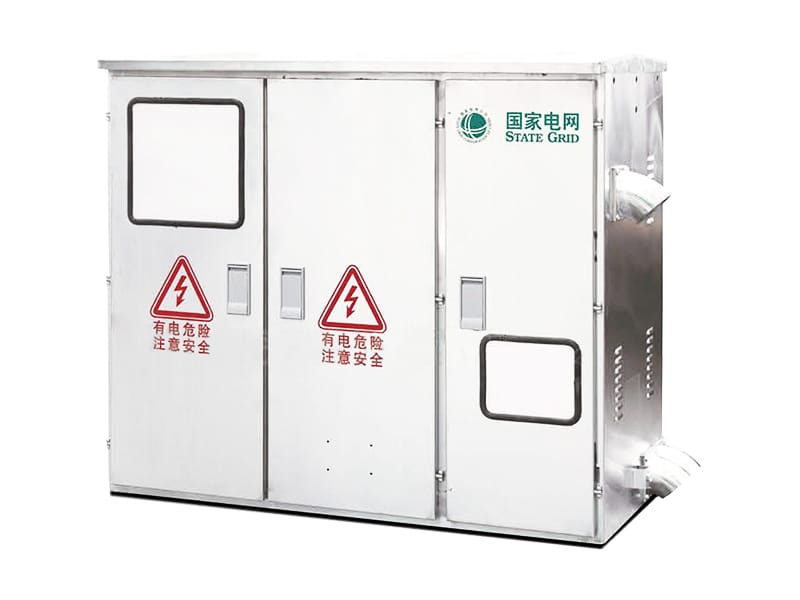

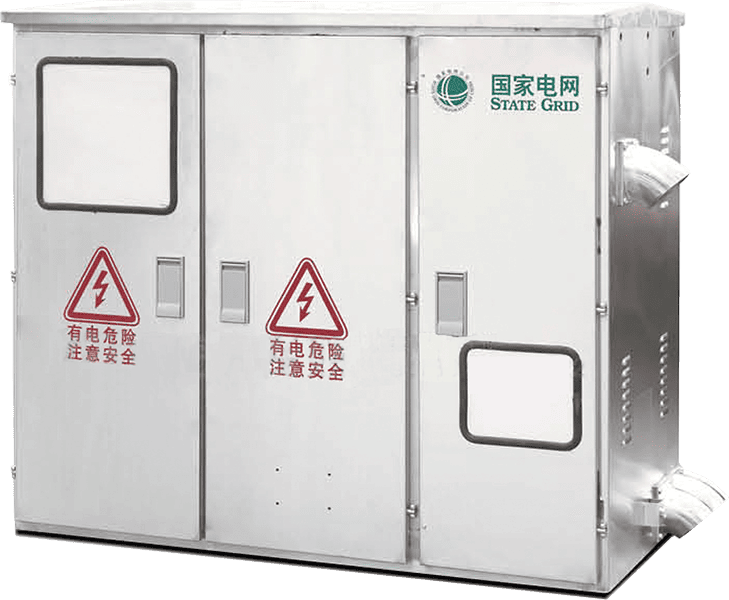

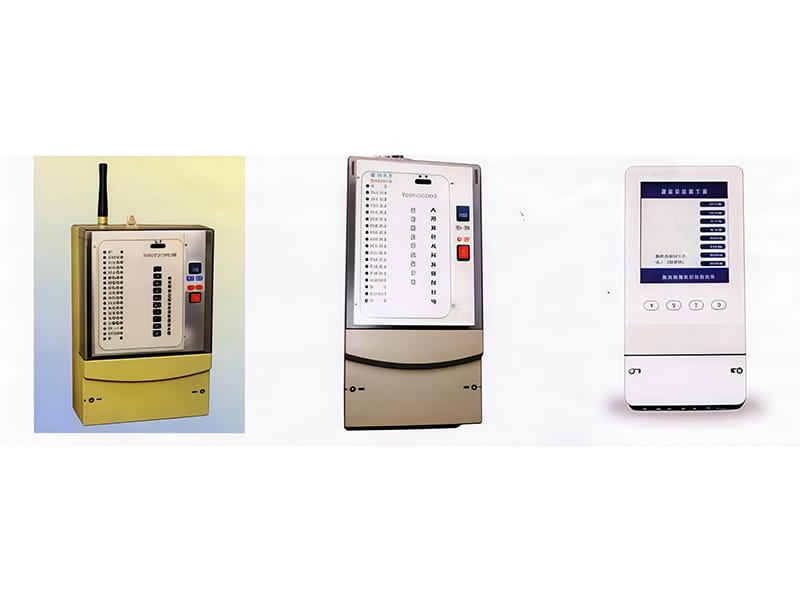

لوحة توزيع كهربائي متكاملة للجهد المنخفض هي جهاز توزيع مناسب لتطبيقات الطاقة ثلاثية الطور بتيار متردد 50 هرتز وجهد اسمي 0.4 كيلو فولت. يوفر مراقبة وتحليل لحظي لبيانات تشغيل محول التوزيع ونظام حماية من الأعطال بهدف الحد من فقد الطاقة في خطوط مناطق المحولات. كما يتميز الجهاز بنظام شامل لقراءة العدادات، ومُعوض تلقائي للقدرة غير الفعالة، ونقل بيانات لاسلكي.
ينجز صندوق التوزيع المتكامل الإدارة الآلية لشبكات التوزيع من خلال خطط تشغيل اقتصادية وآمنة وموثوقة، مما يُمهّد لتكوين شبكة كهربائية فعالة وعالية الأداء، ويُسهّل نشر نظام طاقة آلي ومتكامل. ويسهم ذلك في تحسين جودة خدمة نظام التوزيع الكهربائي وتقليل الحاجة إلى تدخل إداري خارجي من قبل شركات تزويد الكهرباء.

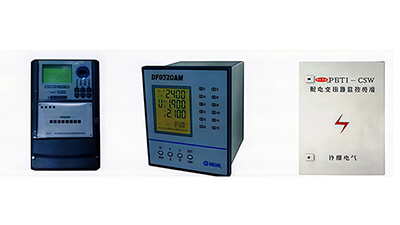

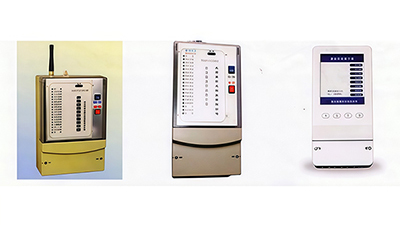

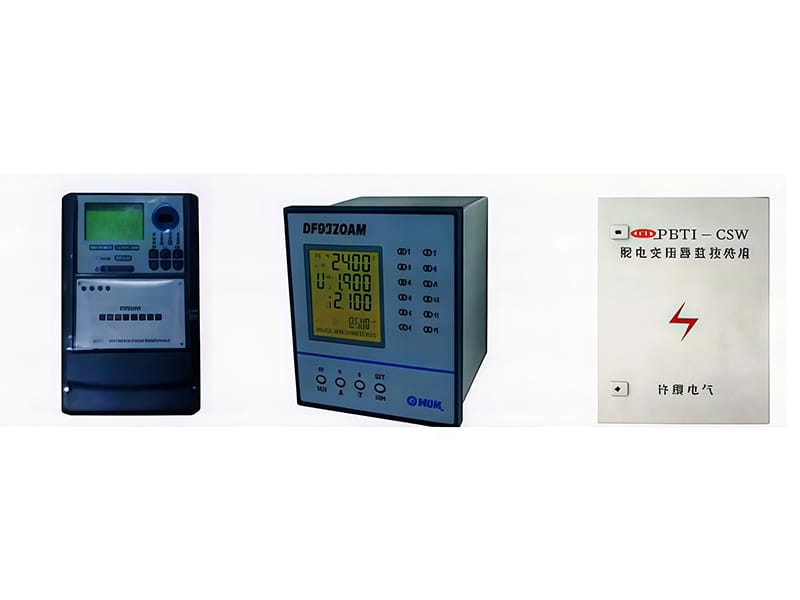

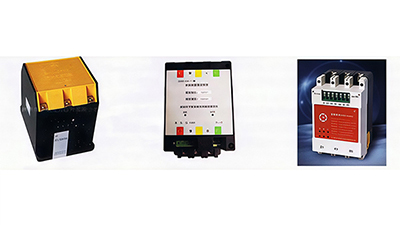

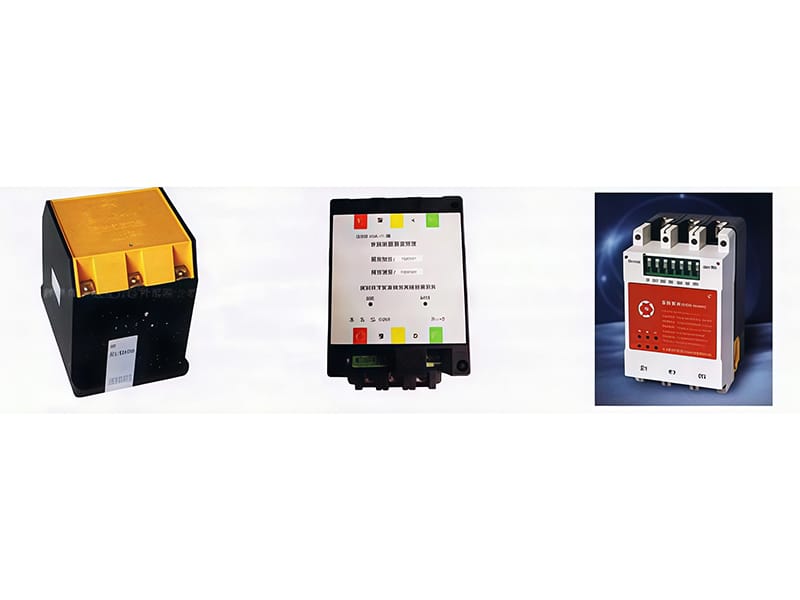

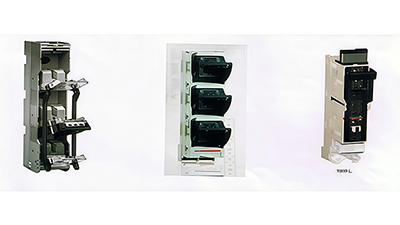

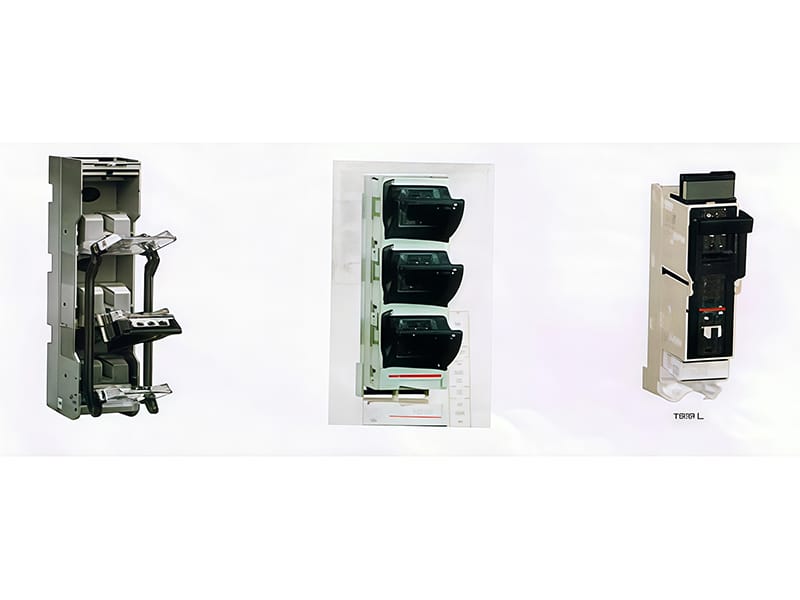

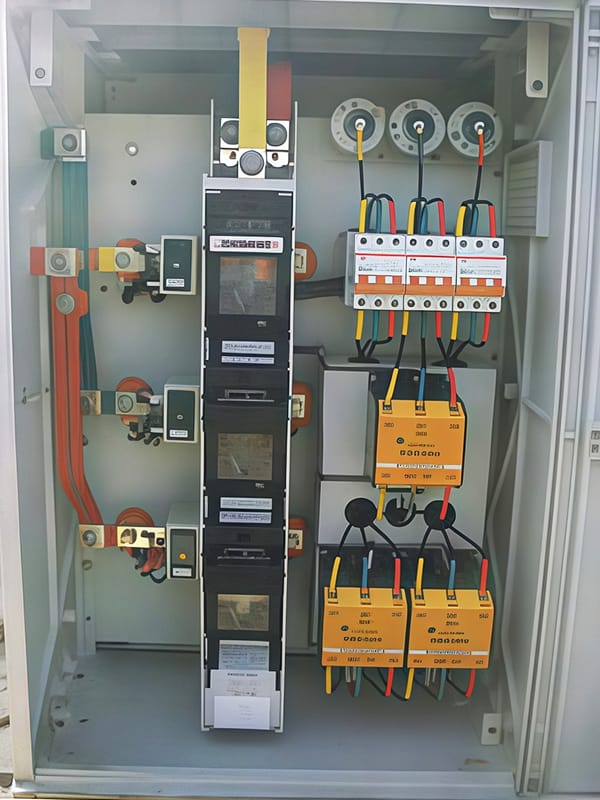

ويُعد لوح التوزيع المتكامل للجهد المنخفض جهازًا يُستخدم في توزيع الطاقة ومراقبتها والتحكم بها ضمن أنظمة الطاقة، ويُستخدم بشكل شائع في المنشآت الصناعية والتجارية والسكنية. وتشمل صناديق التوزيع المتكاملة للجهد المنخفض عادة مكونات مثل مفاتيح الدخول، قواطع الدائرة، الصمامات، محولات التيار، عدادات الطاقة، وحدات التحكم، والمرحلات.

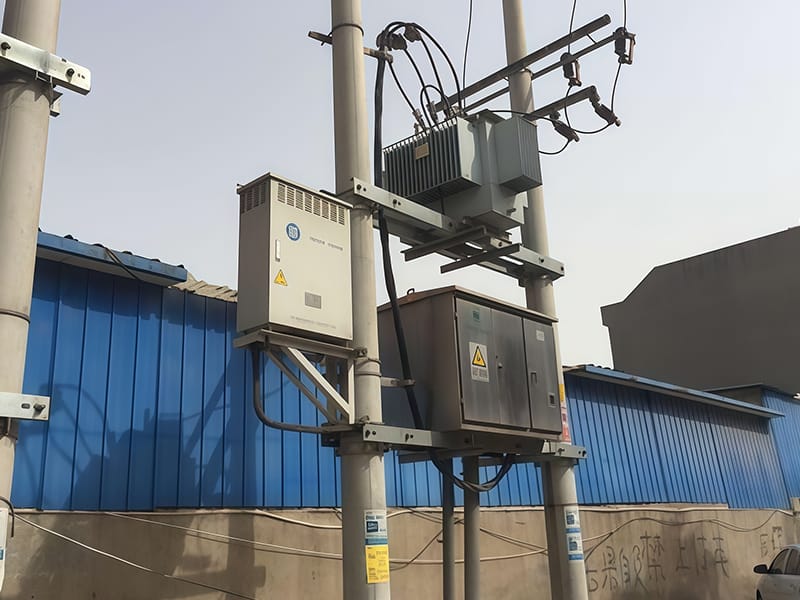

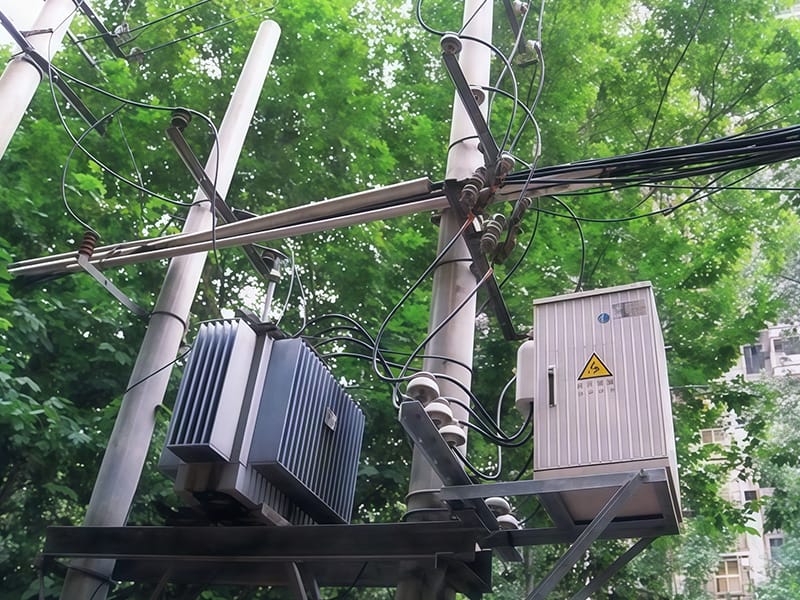

يمكن لصندوق التوزيع المتكامل للجهد المنخفض تنفيذ التتبع والتعويض التلقائي لعمليات التحميل الزائد على محولات التوزيع ذات الجهد المنخفض ومختلف مستخدمي الطاقة الكهربائية، وذلك من خلال زيادة سعة التوزيع بنسبة تتراوح بين 15% و30%. وفي الوقت نفسه، يعمل الصندوق على تقليل الأضرار المحتملة الناتجة عن التحميل الزائد بنسبة تتراوح بين 25% و50%. كما يسهم في تحسين جودة الجهد الكهربائي، وتقليل استهلاك الطاقة، وتحقيق الاستخدام الأمثل للطاقة الكهربائية. ويُستخدم هذا الصندوق على نطاق واسع في مشاريع بناء وتحديث شبكات الكهرباء في المدن والمناطق الريفية.
| جهد العازل المقنن | 660V |
| جهد تردد القدرة المقنن | الدائرة الرئيسية 380 فولت حلقة مساعدة 380 فولت، 22 فولت |
| التردد المقنن | 50Hz |
| التيار المقنن | 100A-630A |
| التيار المقنن لقضيب التوصيل الرئيسي | 100A-630A |
| تيار تحمل المدى القصير لقضيب التوصيل | 50KA |
| سعة نظام قراءة العدادات الشامل | 1340 قطعة طاولة واحدة |
| نمط الاتصال العلوي | نمط اتصال خط الهاتف (معدل سرعة الارسال 2400BPS) اتصال مباشر تسلسلي ثنائي الاتجاه غير متزامن (معدل سرعة الارسال 9600BPS) اتصال بالأشعة تحت الحمراء (معدل سرعة الارسال 2400BPS) |
| دقة القياس | الجهد فئة 0.5 التيار فئة 0.5 القدرة الفعالة فئة واحدة القدرة غير الفعالة: فئة واحدة الطاقة الفعالة: فئة واحدة الطاقة غير الفعالة: فئتين |
| خرج التحكم عن بعد | يوفر خرج منخفض الجهد بمقدار 5 فولت DC أو 12 فولت DC ويعرف أيضاً بالخروج من النوع موجب مشترك. التيار الأقصى المسموح به لكل خط هو 0.5 أمبير، في حين أن التيار الإجمالي الأقصى المسموح به لعدد 12 خطًا هو0.5 أمبير عند 12 فولت DC،1 أمبير عند 5 فولت DC |
| منفذ الاتصالات | RS-232: سرعة معدل الإرسال 1200-19200bps RS-485: سرعة معدل الإرسال 1200-19200bps GPRS: مدمجة |
| بروتوكول الاتصال | DL/T 634-51011997 DL/T 634-51012002 DL/T 645-1997 |
