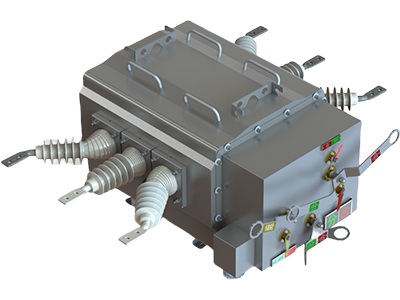

مفتاح كهربائي مثبت على عمود، نوع الصندوق المشترك

المفتاح الذكي HZW□-12 المثبت على الأعمدة هو قاطع توزيع ذكي ومتكامل مصمم خصيصاً لخطوط النقل الهوائية في شبكات توزيع الطاقة الكهربائية.

الجهد المقنن (kV): 12

التيار المقنن (A): 630

تيار قطع دائرة القصر المقنن (kA): 20

تيار تحمل الزمن القصير المقنن (kA/4s): 20

العمر الافتراضي الميكانيكي (مرة): 10,000

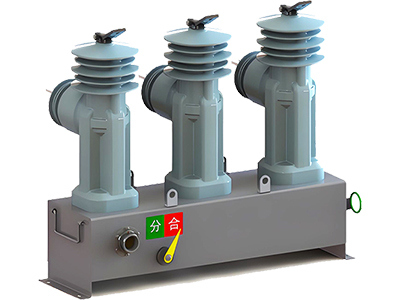

قاطع دائرة مثبت على عمود ذو تحكم مغناطيسي

يعد قاطع الدائرة المغناطيسي المثبت على الأعمدة من سلسلة HZW32-12/M630 معدة توزيع خارجي عالية الأداء، يعمل بجهد مقنن 12 كيلو فولت وتردد تيار متردد (AC) ثلاثي الأطوار 50 هرتز.

الجهد المقنن (kV): 12

التيار المقنن (A): 630/1250

التردد المقنن (Hz): 50/60

نمط التشغيل: يدوية\آلي

تيار تحمل الزمن القصير المقنن (kA/s): 20/25

قاطع دائرة مفرغ من الهواء (VCB)، تشغيل كهرومغناطيسي

المعايير: IEC 62271-100:2008

الجهد المقنن (kV): 12

التيار المقنن (A): 630/1250

التردد المقنن (Hz): 50/60

نمط التشغيل: يدوية\آلي

تيار تحمل الزمن القصير المقنن (kA/s): 20/25

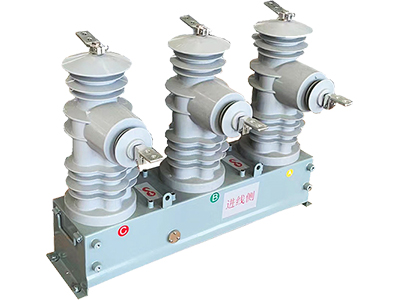

قاطع دائرة مفرغ من الهواء (VCB)، تحكم إلكتروني

المعايير: IEC 62271-100:2008

درجة الحرارة: ±40 درجة مئوية

مستوى التلوث: IV

الدرجة الزلزالية: 8

ارتفاع التشغيل: لا يزيد عن 2000 متر فوق مستوى سطح البحر

الرطوبة النسبية: المتوسط ​​اليومي لا يزيد عن 95%، المتوسط ​​الشهري لا يزيد عن 90%

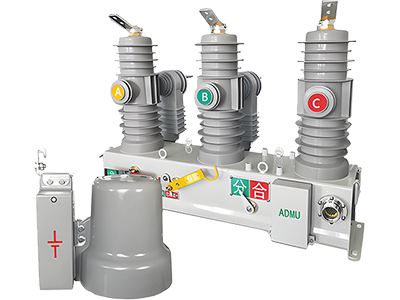

قاطع دائرة مفرغ من الهواء (VCB)، تكامل رقمي متقدم

المعايير: IEC 62271-100:2008

الجهد المقنن (kV): 12

التيار المقنن (A): 630/1250

التردد المقنن (Hz): 50/60

نمط التشغيل: يدوية\آلي

تيار تحمل الزمن القصير المقنن (kA/s): 20/25

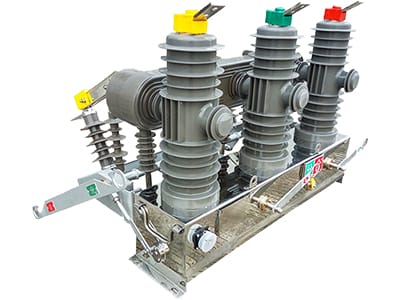

قاطع دائرة مفرغ من الهواء (VCB)، يعمل بالمغناطيس الدائم

تم تصميم قاطع الدائرة الفراغي الخارجي (VCB) ذو آلية التشغيل بالمغناطيس الدائم للعمل في شبكات كهربائية بجهد 7.2/12 كيلو فولت وتردد 50 هرتز، ثلاثي الأطوار (AC).

إطفاء فراغي موثوق للقوس الكهربائي

عزل صديق للبيئة

آلية تشغيل بالمغناطيس الدائم ذات عمر افتراضي طويل

خيار مفتاح عزل مدمج

خيار التشغيل اليدوي

قاطع دائرة مفرغ من الهواء (VCB)، أحادي الطور للاستخدام الخارجي

يعد قاطع الدائرة الكهربائية المفرغ من الهواء للاستخدام الخارجي HZW20-12 من المعدات المناسبة لتجنب انقطاع التيار الكهربائي على نطاق واسع عند حدوث خلل لدى مستخدم واحد فقط.

الجهد المقنن (kV): 12

التيار المقنن (A): 630/1250

التردد المقنن (Hz): 50

تيار فصل دائرة القصر المقنن (kA): 25

أوقات قطع تيار فصل دائرة القصر المقنن (Times): 30

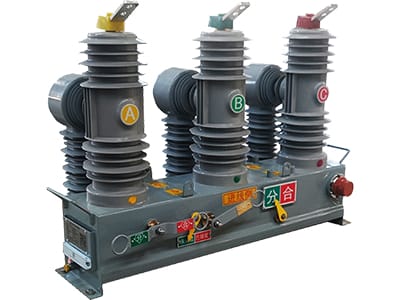

قاطع دائرة مفرغ من الهواء (VCB)، ثلاثي الطور للاستخدام الخارجي

تم تصميم قاطع الدائرة الكهربائية الخارجي المفرع HZW8-12/T630-25G بهيكل ثلاثي الأطوار، من النوع المثبت على الأعمدة، ومغلق بالكامل.

الجهد المقنن (kV): 12

التيار المقنن (A): 630/1250

التردد المقنن (Hz): 50

تيار فصل دائرة القصر المقنن (kA): 25

أوقات قطع تيار فصل دائرة القصر المقنن (Times): 30

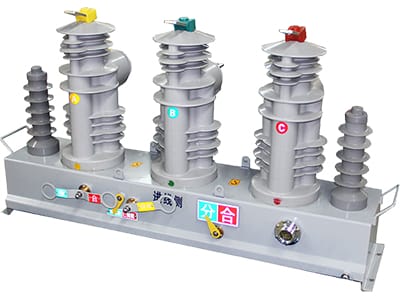

نظام تحكم ومراقبة كهربائي مدمج

المعايير: IEC 62271-100:2008

درجة الحرارة: ±40 درجة مئوية

مستوى التلوث: IV

الرطوبة النسبية: المتوسط ​​اليومي لا يزيد عن 95%، المتوسط ​​الشهري لا يزيد عن 90%

درجة الزلزال: 8

ارتفاع التشغيل: لا يزيد عن 2000 متر فوق مستوى سطح البحر

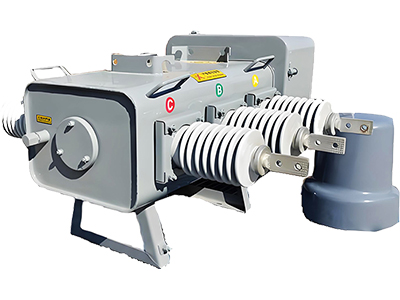

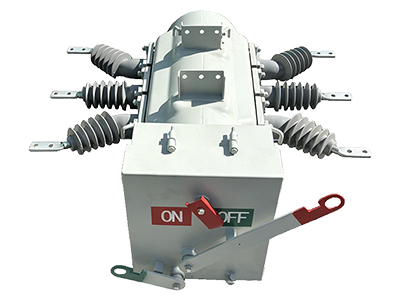

مفتاح كهربائي لفصل الحمل (LBS)

يتكون مفتاح فصل الحمل (LBS) عادة من دائرة توصيل، جهاز إخماد القوس الكهربائي، نظام عزل، آلية تشغيل. تقوم الدائرة الموصلة بنقل التيار، بينما يقوم نظام التلامس، الذي يدار بواسطة آلية التشغيل، بتوصيل وفصل الدائرة. يعتبر جهاز إخماد القوس الكهربائي مكون حيوي يقوم بإخماد القوس الكهربائي الناتج أثناء فصل الدائرة.

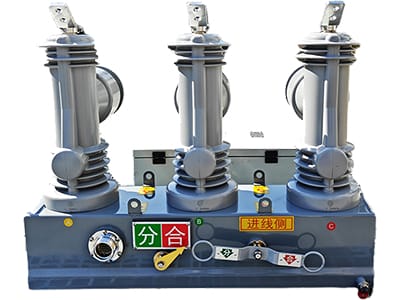

جهاز إعادة التوصيل التلقائي الذكي

تجمع أجهزة إعادة الإغلاق الذكية المركبة على الأعمدة بين الوظائف التقليدية لأجهزة إعادة الإغلاق مع تقنيات الأتمتة الحديثة، والتحكم عن بعد، وقدرات المراقبة، مما يجعلها مناسبة لأنظمة أتمتة التوزيع الحالية والمستقبلية. فهي لا تكتفي بتلبية الطلب المتزايد على الأحمال فحسب، بل تقلل أيضاً من حوادث انقطاع التيار الكهربائي وتوفر التكاليف.
