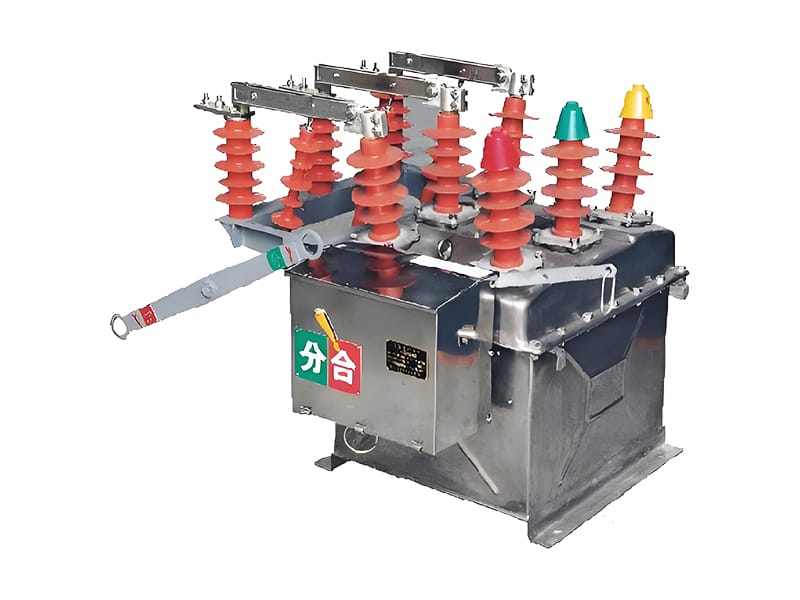

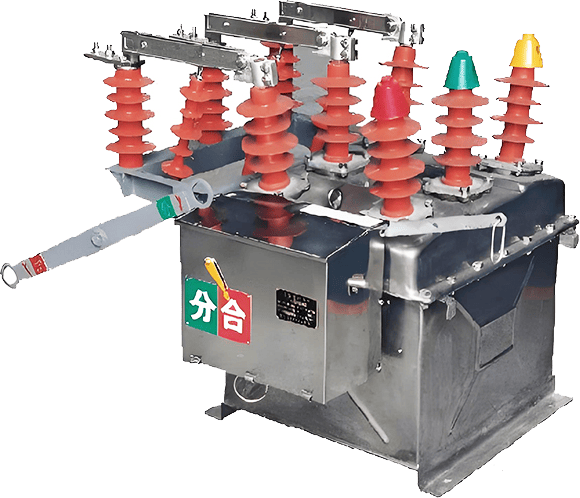

تم تصميم قاطع الدائرة الكهربائية الخارجي المفرع HZW8-12/T630-25G بهيكل ثلاثي الأطوار، من النوع المثبت على الأعمدة، ومغلق بالكامل. يتميز هذا التصميم بأداء عاي في الإحكام والعزل، مما يعزز من كفاءة التشغيل بشكل كبير ويمنع تسرب الرطوبة والعوامل البيئية الضارة الأخرى. يعد هذا القاطع مناسب بشكل خاص للاستخدام في المناطق الباردة أو الرطبة، ويستخدم بشكل أساسي في فصل وتوصيل تيارات الأحمال، وتيارات التحميل الزائد، وتيارات القصر في شبكات الكهرباء الريفية، والشبكات الحضرية، والأنظمة الكهربائية الصغيرة.
قاطع الدائرة المفرغ الخارجي مناسب لنا في محطات الطاقة الفرعية والمؤسسات الصناعية والتعدينية وشبكات الطاقة الريفية وأنظمة التوزيع التي تلعب أدوار في الحماية والتحكم.
| رقم البند | الوصف | الوحدة | البارامتر |
| 1 | الجهد المقنن | kV | 12 |
| 2 | التيار المقنن | A | 630/1250 |
| 3 | التردد المقنن | Hz | 50 |
| 4 | تيار فصل دائرة القصر المقنن | kA | 25 |
| 5 | أوقات قطع تيار فصل دائرة القصر المقنن | مرة | 30 |
| 6 | تيار الذروة المقنن للتحمل | kA | 63 |
| 7 | تيار التحمل المقنن لفترة قصيرة (4S) | kA | 25 |
| 8 | تيار دائرة القصر المقنن | kA | 63 |
| 9 | جهد التحمل المقنن بتردد القدرة لمدة 1 دقيقة | kV | 42/48 |
| 10 | جهد التحمل المقنن لنبضة الصواعق | kV | 75/85 |
| 11 | العمر الافتراضي التشغيلي الميكانيكي | Times | 10000(Spring) 30000(Permanent Magnetic) |
| 12 | فتح القاطع ثم غلقه بعد 0.3 ثانية، يليه فتح مرة أخرى، ثم بعد 180 ثانية غلقه وفتحه | ||
| 13 | وزن المفتاح | Kg | 150 |

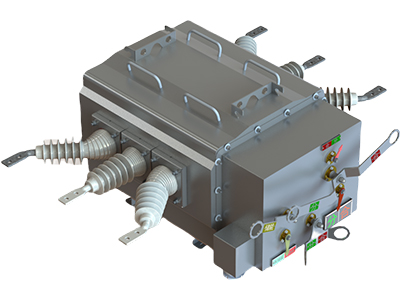

يتميّز قاطع الدائرة الكهربائية المفرغ الخارجي بهيكل من النوع الصندوقي ثلاثي الأطوار، حيث يتم وضع القواطع الفراغية لكل طور داخل صندوق معدني محكم. يستخدم هذا القاطع عزل بين الأطوار وعزل ضد التأريض مصنوع من مواد عازلة من نوع SMC، مما يمنحه درجة عالية من الموثوقية . يعتمد هذا المنتج على قاطع دائرة ذكي مع وظيفة إعادة الإغلاق الآلي، هذا القاطع مناسب في حال توفر مصدر طاقة عند استخدام النوع الأساسي مع وحدة التحكم في إعادة الإغلاق، كما يكون مناسب في حال عدم توفر مصدر طاقة عند استخدام النوع المزود بمحولة جهد (PT) مع وحدة التحكم نفسها.
