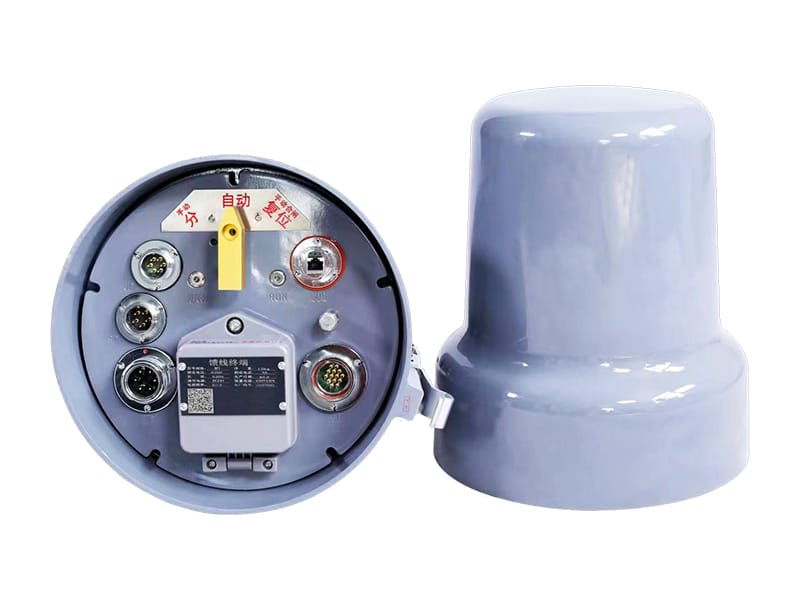

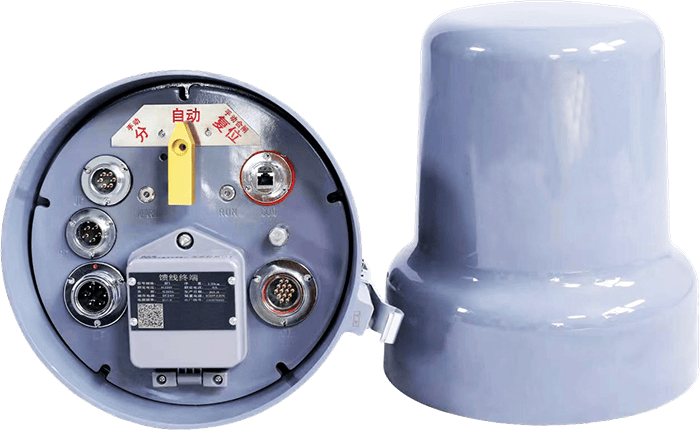

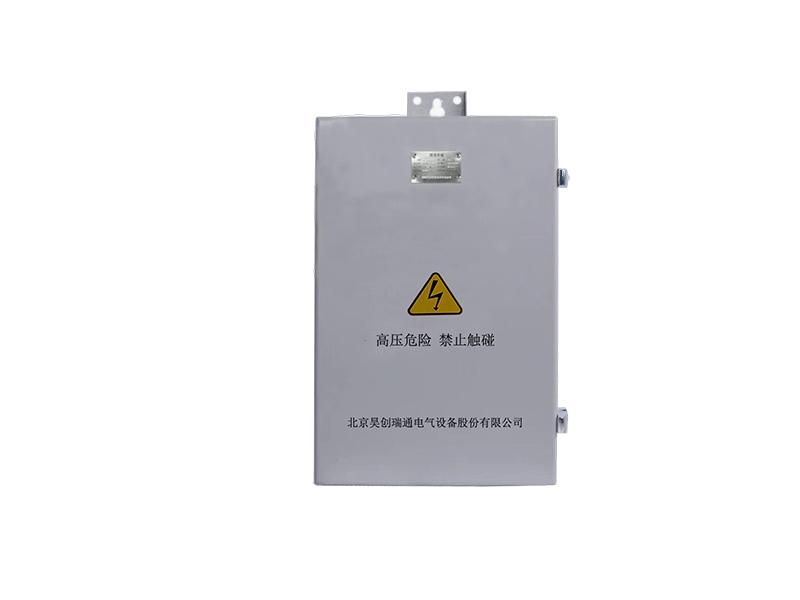

تم تطوير وحدة طرفية للمغذي (FTU) خصيصاً لمراقبة وحماية مفاتيح الأعمدة ضمن شبكات التوزيع ذات جهد 10 كيلو فولت. توفر الوحدة كشف شامل للأعطال، وتحكم بالحماية، وقدرات اتصال (عند التهيئة مع وحدة اتصال). تم تصميم وحدة FTU لتتوافق مع المفاتيح المثبتة عند نقطة الفصل بين مرفق الخدمة والمشترك على خطوط التوزيع الهوائية بجهد 10 كيلو فولت والفروع المناسبة التابعة لها. عند دمجها مع مفتاح مثبت على عمود ومحول جهد، يمكن لهذا النظام المتكامل أن يقوم آلياً بإزالة أعطال الأرضية أحادية الطور وعزل أعطال القصر بين الطور على الخط الفرعي المُتحكم فيه.
| جهد تشغيل الدخل | AC220V (*) |
| تردد جهد تشغيل الدخل | 50Hz |
| نطاق التغير المسموح به لجهد تشغيل الدخل | ±15% |
| استهلاك الطاقة | < 20VA |
| الجهد المقنن | DC24V |
| جهد الخرج (عملية الإغلاق/الفتح) | DC24V (*) |
| نطاق دخل أخذ عينات تيار الطور | من 0 إلى 12 أمبير (القيمة الثانوية) |
| نطاق إدخال أخذ عينات تيار التسلسل الصفري | أ. أخذ العينات المباشر (من 0 إلى 6 أمبير) ب. توليد ذاتي (من 0 إلى 10 أمبير) وكلاهما قيم ثانوية |
| خطأ أخذ عينات تيار الطور | ±0.5% |
| خطأ أخذ عينات تيار التسلسل الصفري | أ. أخذ العينات المباشر (±0.2%) ب. توليد ذاتي (±0.5%) |
| القيمة المقننة لأخذ عينات جهد التسلسل الصفري | 2.17 فولت (محول إلكتروني) |
| القيمة الثابتة للحماية من زيادة التيار في حالة دائرة القصر بين الطورين | من 0.5 إلى 10 أمبير (طول الخطوة 0.01 أمبير) |
| زمن استجابة الحماية من زيادة التيار في حالة دائرة القصر بين الطورين | من 0 إلى 99 ثانية (طول الخطوة 0.01 ثانية) |
| القيمة الثابتة للتيار في حماية تأريض الطور الواحد | أ. أخذ العينات المباشر (من 0.01 إلى 0.95 أنش) ب. توليد ذاتي (من 0.01 إلى 12 أنش) 0.01 أمبير وكلاهما قيم ثانوية |
| القيمة الثابتة للزمن في حماية تأريض الطور الواحد | من 0 إلى 7200 ثانية (طول الخطوة 0.01 ثانية) |
| مسافة التحكم عن بعد لجهاز التحكم عن بعد | ≤50 m |
يجب تحديد جهود التشغيل الأخرى مسبقاً
ملاحظة: تواصل مع HCRT إذا كانت هناك حاجة لظروف مختلفة. كما نقدم حلولاً مخصصة.
