لوحة توزيع داخل حاوية معدنية قابلة للنقل 40.5 كيلو فولت
لوحات توزيع الجهد العالي

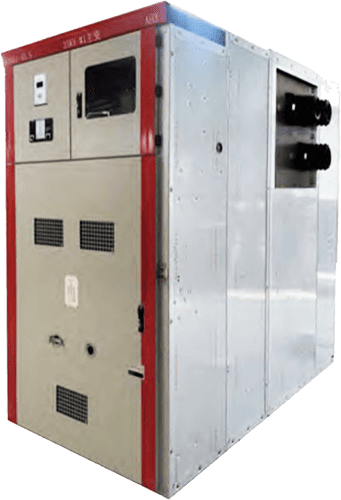

لوحة توزيع داخل حاوية معدنية قابلة للنقل 40.5 كيلو فولت

40.5kV Removable Metal-Enclosed Switchgear

المعايير: GB/T 3906، IEC 298

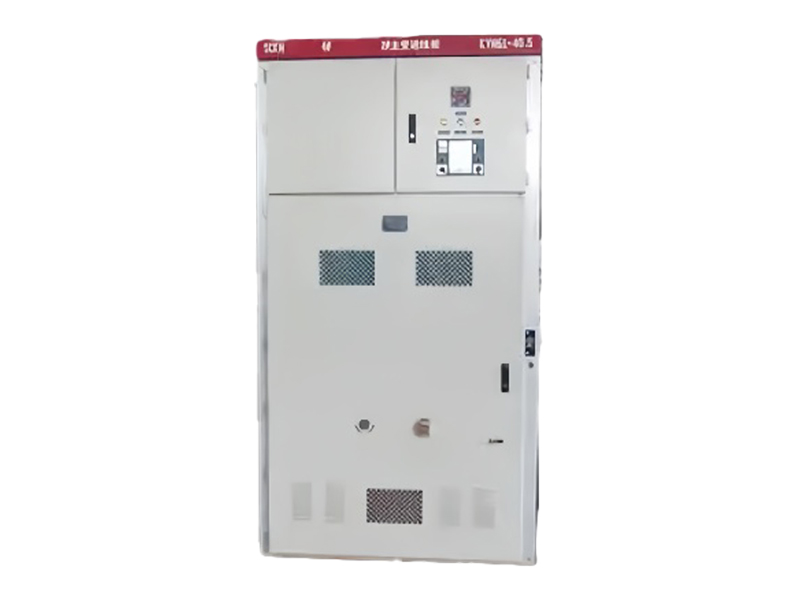

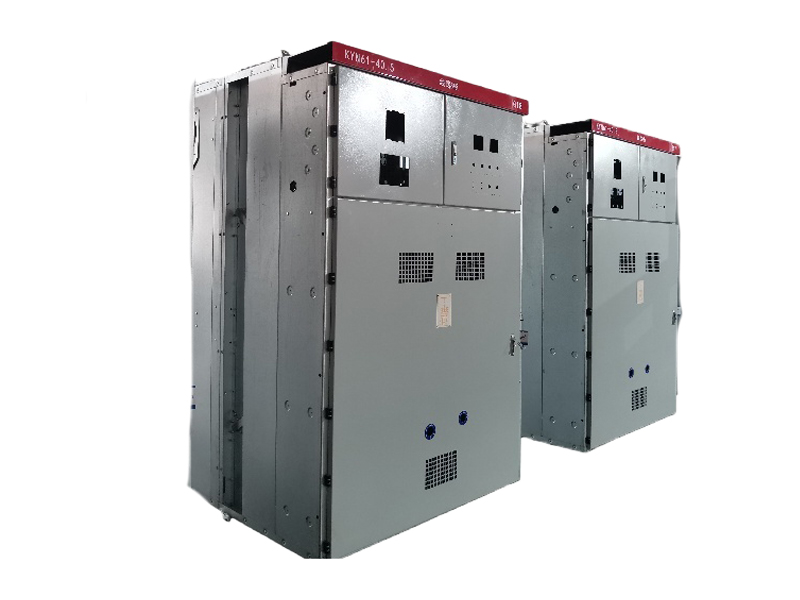

لوحة توزيع AC داخل حاوية معدنية قابلة للنقل KYN61-40.5 (لوحات توزيع الجهد العالي KYN61-40.5) مناسبة لأنظمة الطاقة ثلاثية الطور، ذات التيار المتردد 50 هرتز، 40.5 كيلو فولت، أحادية القضبان ومجزأة. يستخدم بشكل أساسي في تحويل وتوزيع الطاقة في محطات الطاقة، ومحطات التحويل، والمؤسسات الصناعية والتعدينية، والمباني الشاهقة، حيث يُستخدم لاستقبال وتوزيع الطاقة الكهربائية، بالإضافة إلى التحكم في الدوائر الكهربائية وحمايتها ومراقبتها.

استفسار

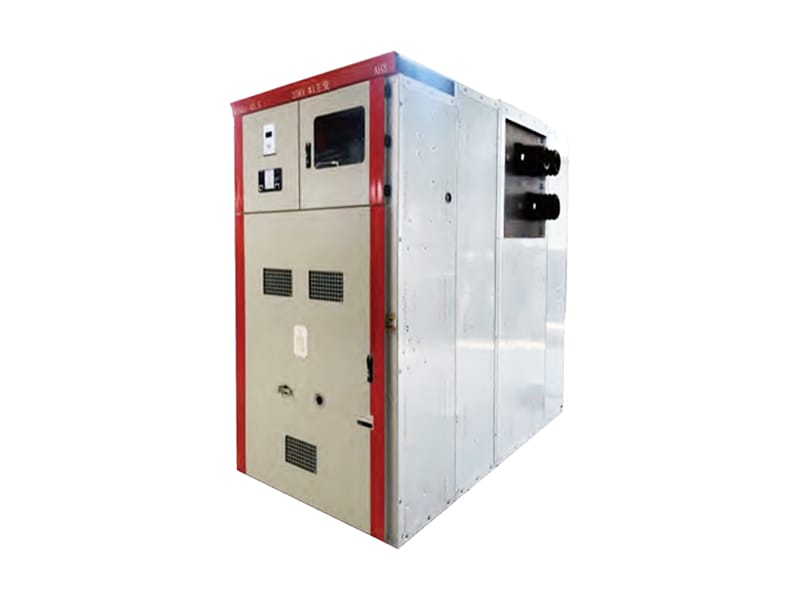

لوحة توزيع داخل حاوية معدنية قابلة للنقل 40.5 كيلو فولت
المواصفات الفنية
الجهد الاسمي (kV): 35
الجهد المقنن (kV): 40.5
التيار المقنن (A): 1250
التردد المقنن (Hz): 50
جهد مقاومة التردد الكهربائي لمدة دقيقة واحدة (kV): 95/110
جهد مقاومة نبضة الصواعق (kV): 185/215
تيار التحمل لفترة قصيرة مقنن (kA): 25/31.5
تيار مقاومة الذروة المقنن (kA): 63/80
آلية التشغيل: نابض
العمر الافتراضي الميكانيكي (مرات التشغيل): 10,000
درجة الحماية (IP): الغلاف IP44 (عند فتح الباب تكون درجة الحماية IP22)
ظروف التشغيل
أقصى درجة حرارة محيطة: +60 درجة مئوية
أدنى درجة حرارة محيطة: -40 درجة مئوية
الرطوبة النسبية: متوسط يومي لا يزيد عن 95%، متوسط شهري لا يزيد عن 90%
درجة مقاومة الزلازل: 8
ارتفاع التشغيل: لا يزيد عن 1000 متر فوق سطح البحر
ملاحظة: يرجى التواصل مع شركة HCRT إذا كانت هناك حاجة لشروط مختلفة. نحن نوفر حلول مخصصة أيضاً.

ملاحظة: تواصل مع HCRT إذا كانت هناك حاجة لظروف مختلفة. كما نقدم حلولاً مخصصة.

الخصائص
التصميم المتين: تم تصنيع خزانة لوحة التوزيع من صفائح فولاذية مدرفلة على البارد ذات جودة عالية، تمت معالجتها بواسطة تشكيل صفائح بماكينة CNC وربطها بمسامير وصواميل ومسامير تثبيت عالية القوة. وتمت معالجة أسطح المكونات بطبقة طلاء المسحوق أو جلفنة.
توافق واسع مع قواطع الدائرة: يمكن تزويدها بقواطع دائرة فراغية محلية من نوع ZN85-40.5، وكذلك قواطع الدائرة الفرنسية Schneider SF1، وأنواع SF6 ، وسلسلة Alstom FP لقواطع SF6، لتلبية احتياجات المستخدم المتنوعة.
تصميم مقسم: يتم فصل كل حجرة وظيفية داخل المفتاح بواسطة فواصل معدنية، وتتميز بقناة تخفيف ضغط مستقلة.
تشغيل آمن: يمكن تشغيل قاطع الدائرة، ومفتاح التأريض، والمكونات الأخرى مع بقاء باب مفتاح التوزيع مغلق، مما يضمن التشغيل الآمن "باب مغلق"
تكيف هيكلي عالي: يوفر هيكل المفتاح قابلية تكيف قوية مع أكثر من 198 تكوين رئيسي متاح لتلبية متطلبات المستخدم المختلفة.
تعزيز أنظمة القفل الأمني: أجهزة القفل الميكانيكية بين العربة المتحركة (عربة)، قاطع الدائرة، مفتاح التأريض، وباب الخزانة الخلفي تمنع الأخطاء التشغيلية، وتوفر وظيفة "الوقاية الخماسية" الشاملة لضمان تشغيل آمن وموثوق.
