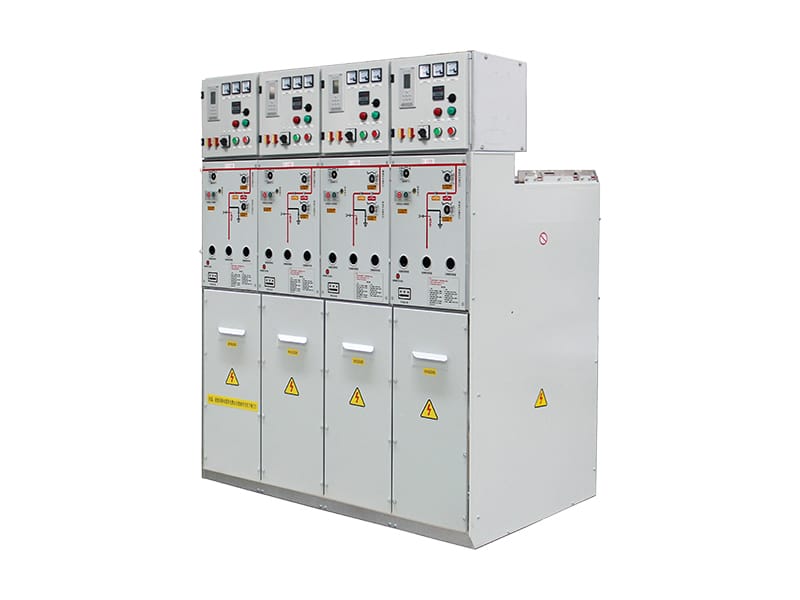

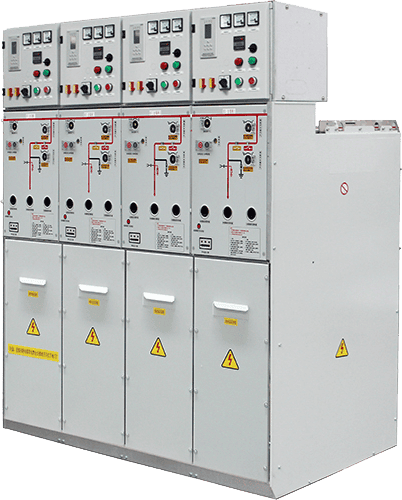

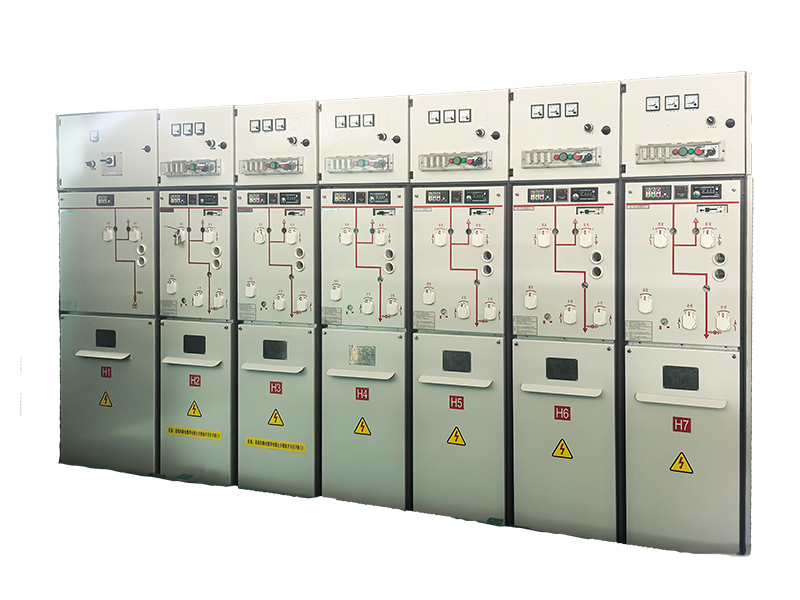

طورت وحدة الربط الحلقي الرئيسية الصلبة HSIS-12 من قِبل شركة HCRT وفقاً لمتطلبات السوق، حيث أشارت إلى شيوع أنظمة ثلاثية الطور بتردد 50 هرتز بجهد مصنف 12 كيلو فولت. تتميز هذه الوحدة بالمزايا التالية: تصميم معياري، وأداء كهربائي عالي، وحماية بيئية عالية، وسهولة التركيب. بفضل تزويدها بوحدات تحكم ذكية مثل وحدة طرفية للتوزيع (DTU) وغيرها من المعدات ذات الصلة، تمكن هذه الوحدة الرئيسية الحلقية من تحقيق مستويات مختلفة من وظائف التحكم والقياس والحماية، وذلك لتلبية مختلف متطلبات عملائنا.
يعتمد الجزء الداخلي من هذه الوحدة الرئيسية ذات الحلقة المعزولة الصلبة على تركيبة فيوز دوار، مما يسهل استبدال نوع علبة المصهر ويجعلها سهلة للغاية. حجم هذه الوحدة هو الأصغر بين جميع خزانات عزل الغاز، ويغطي أقل مساحة، وهي صديقة للبيئة، وتستخدم في إمداد وتوزيع الطاقة في المناطق الحضرية والتطبيقات السكنية.
| الوصف | مفتاح كهربائي لفصل الحمل (كابينة C) | قاطع الدائرة (كابينة V) | مفتاح ذو مصهر (F) | مفتاح الفصل/التأريض |
| الجهد المقنن (kV) | 12 | 12 | 12 | 12 |
| التيار المقنن (A) | 630 | 1250 | 125 | 630 |
| التردد المقنن (Hz) | 50 | 50 | 50 | 50 |
| طريقة إطفاء القوس الكهربائي | مفرغ من الهواء (خلخلة) | مفرغ من الهواء (خلخلة) | مفرغ من الهواء (خلخلة) | |
| جهد الصمود لتردد القدرة (kV) | 42 | 42 | 42 | 42 |
| جهد الصمود الدفعي للصواعق (kV) | 75 | 75 | 75 | 75 |
| تيار قطع دائرة القصر المقنن (kA) | 20/31.5 | |||
| مرات قطع تيار قطع دائرة القصر المقنن | 30 | |||
| تيار إغلاق دائرة القصر المقنن (kA) | 50 | 50/80 | 50/31.5 | |
| ضغط التعبئة (غاز SF₆) | 20/31.5 | 20/31.5 | 20/31.5 | |
| معدل التسرب السنوي (SF6) | 4 | 4 | 4 | |
| تصنيف القوس الداخلي | 50/80 | 50/80 | 50/80 | |
| تيار قطع شحن الكبل المقنن (A) | 10 | |||
| تيار الإعتاق المقنن (A) | 1750 | |||
| مدة بقاء القوس (s) | 1 | 1 | 1 | |
| التفريغ الجزئي (pC) | ≤5 | ≤5 | ≤5 | |
| العمر الافتراضي الميكانيكي (مرة) | 10,000 | 10,000 (نابض) 30,000 (مغناطيس دائم) | 10,000 | 3,000 |
| تنصيف IP | IP67 | |||
ملاحظة: تواصل مع HCRT إذا كانت هناك حاجة لظروف مختلفة. كما نقدم حلولاً مخصصة.
