قاطع دائرة مفرغ من الهواء (VCB)، تحكم إلكتروني
مفاتيح وقواطع كهربائية مثبتة على الأعمدة

قاطع دائرة مفرغ من الهواء (VCB)، تحكم إلكتروني

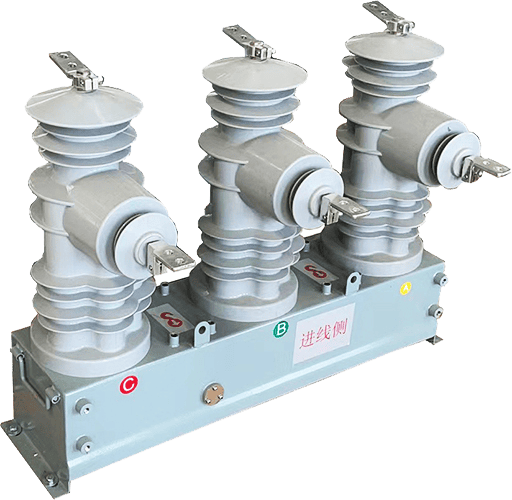

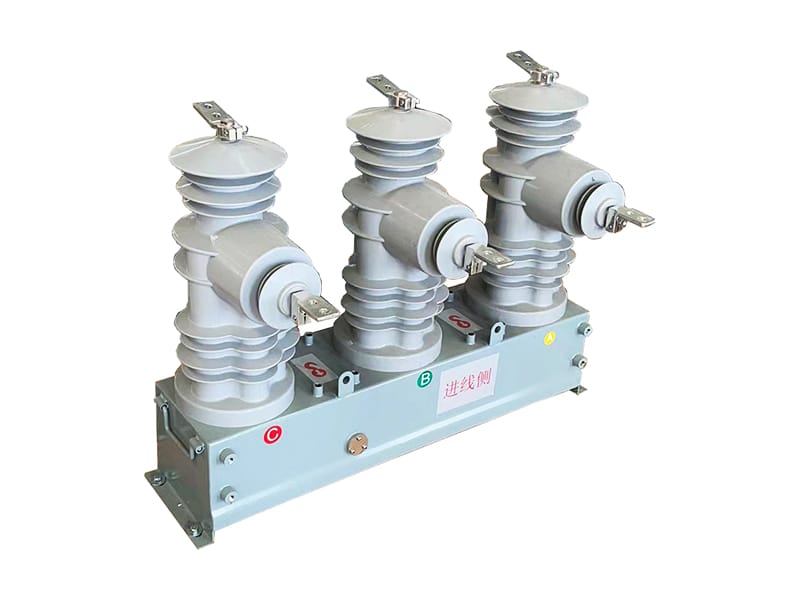

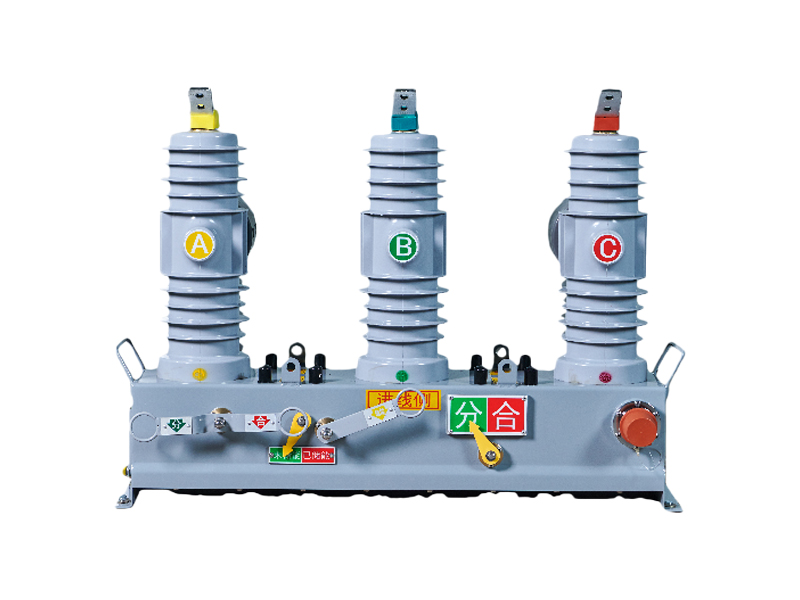

Electronic Vacuum Circuit Breaker (VCB)

المعايير: IEC 62271-100:2008

تميز قاطع الدائرة الفراغي الإلكتروني الخارجي من فئة HZW32 بمحطة تغذية طرفية اتجاهية بتتابع التيار الصفري (zero-sequence)، مما يتيح أتمتة التغذية المحلية دون الحاجة إلى الاعتماد على محطة مركزية أو بنية تحتية للاتصالات. يعتمد على تقنيات كشف دائرة القصر (short-circuit) والأعطال الأرضية (ground fault)، وفصل التيار عند انعدام الجهد، ومنطق إعادة الإغلاق التكيفية، ليتمكن من التكيف مع شبكات التوزيع المعقدة، وتحقيق عزل الانتقائي للأعطال واستعادة التيار التلقائية للأقسام السليمة. يوفر هذا القاطع القدرة على اختيار الخطوط في الموقع، وتحديد موقع العطل، وعزل الأعطال الأرضية أحادية الطور بشكل دقيق وفعال.

استفسار
المواصفات الفنية
الجهد المقنن (kV) 12
التيار المقنن (A) 630/1250
التردد المقنن (Hz) 50/60
نمط التشغيل يدوي \ آلي
تيار تحمل الزمن القصير المقنن (kA) 20/25
مدة تحمل التيار لزمن قصير (s) 4
أقصى تيار صمود مقنن (kA) 50/63
جهد الصمود لتردد القدرة (kV) 34 (رطب)، 42 (جاف)
جهد الصمود الدفعي للصواعق (kV) 75
وزن المفتاح (kg) 150
وظيفة التحكم والتشغيل متاح التحكم عن بعد
العزل قاطع فراغي وعزل مركب
الخصائص
تصميم متين وموثوق: هيكل مدعوم مستقل ثلاثي الأطوار مع عزل هوائي وقوس فراغي لإطفاء القوس الكهربائي، قادر على قطع تيارات قصر تصل إلى 20 كيلو أمبير حتى 30 مرة متتالية.
مرونة في التصميم القياسي: يعتمد على مفهوم التصميم المعياري مع إمكانية استبدال مجموعة المستشعرات الكهرومغناطيسية والإلكترونية بسهولة لتلبية متطلبات مختلفة.
مراقبة شاملة: يدعم جمع بيانات الحالة والتناظرية، والإشارات عن بعد لمنع الاهتزاز، بالإضافة إلى الإظهار المكانية لحالات التشغيل، والاتصال، والأعطال.
حماية متقدمة: يحدد بدقة وسرعة الأعطال الناتجة عن عطل دائرة القصر، والعطل الأرضي، وانقطاع الخط، ويعزلها فوراً للحفاظ على استقرار الشبكة.
وظائف ذكية للمحطة الطرفية: تشمل جمع خسائر الخط، وأتمتة التغذية، والاتصال، والتحديد المكاني، والتوقيت والتسجيل، وإدارة الطاقة، مع دعم للصيانة عن بعد.
تكيف بيئي عالي: مصمم للعمل بكفاءة في بيئات صعبة تشمل المرتفعات العالية، والتلوث الشديد، والتكاثف العالي، والرذاذ الملح، والمناطق الباردة القاسية.
ظروف التشغيل
درجة الحرارة: ±40 درجة مئوية
مستوى التلوث: IV
الدرجة الزلزالية: 8
ارتفاع التشغيل: لا يزيد عن 2000 متر فوق مستوى سطح البحر
الرطوبة النسبية: المتوسط ​​اليومي لا يزيد عن 95%، المتوسط ​​الشهري لا يزيد عن 90%
بيئة التركيب: يفضل تركيب المعدة في أماكن خالية من المخاطر القابلة للاشتعال أو الانفجار، وكذلك خالية من التعرض للتآكل الكيميائي.

ملاحظة: تواصل مع HCRT إذا كانت هناك حاجة لظروف مختلفة. كما نقدم حلولاً مخصصة.
